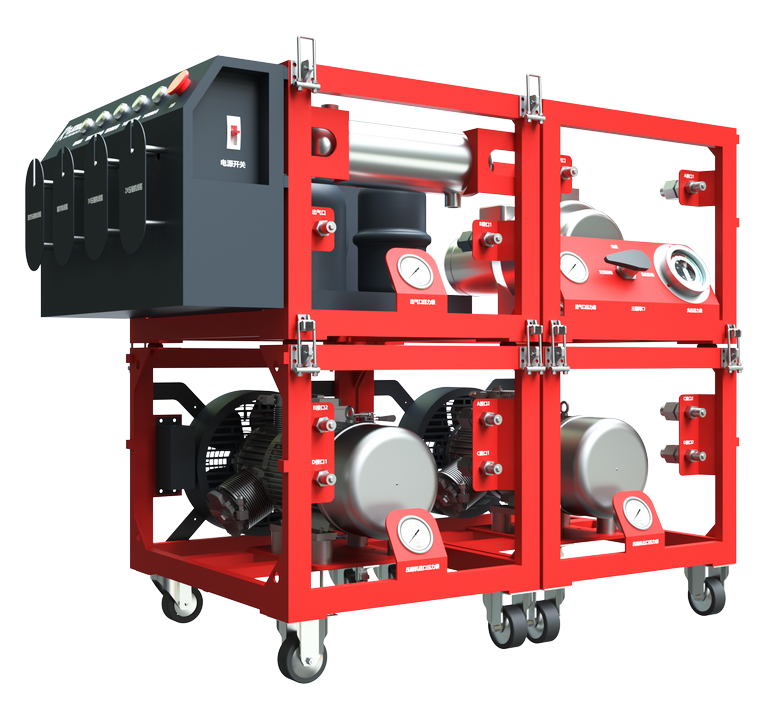

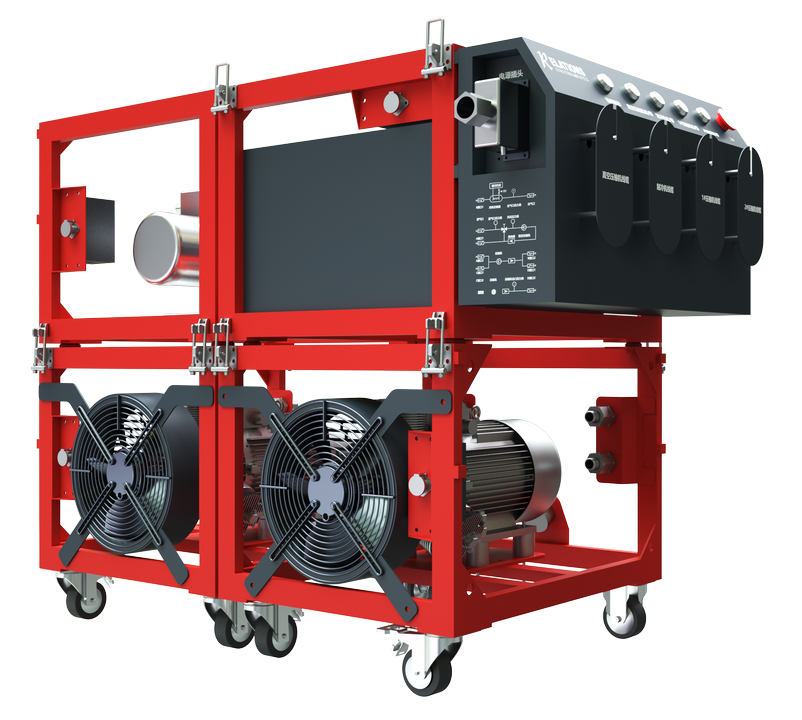

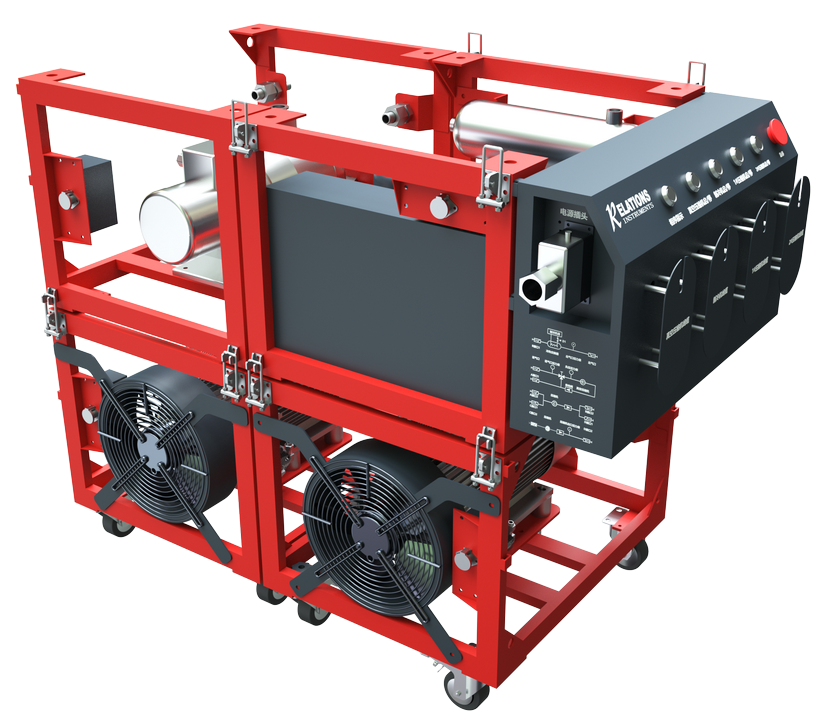

RF-A Modulo Dispositivo di Gestione Gas SF₆

Ambito di applicazione

• Quadri elettrici MT e BT (10 kV – 40,5 kV)
• Recupero gas residuo SF₆ da laboratori
• Interruttori AT (fino a 500 kV)

Norme applicabili

• DL/T 662 – Specifica per dispositivi di riempimento e recupero gas SF₆
• IEC 62271-4 – Apparecchiature di manovra ad alta tensione: procedure di manipolazione per SF₆ e miscele di SF₆

Caratteristiche

Design modulare

ogni modulo funziona in modo indipendente o combinato per capacità scalabile

Ciclo SF₆ completo

recupero, liquefazione, stoccaggio e riempimento in quadri elettrici o recipienti a pressione

Recupero a pressione negativa

migliora l’efficienza e riduce il gas residuo

Compressori oil-free

– Standard: 4 m³/h (8–10 kg/h), max. 3,5 MPa, 380 V 50 Hz, 2,2 kW – Opzionale: versione 15 m³/h per portata maggiore

Tecnologia del vuoto

– Compressore oil-free per vuoto: 7,2 m³/h, ≤ 5 mbar – Pompa per vuoto: 16 m³/h, ≤ 5 mbar (opzionale pompa 64 m³/h per ultra-basso vuoto)

Refrigerazione integrata

unità monofase R404A (220 V 50 Hz) per rapida liquefazione SF₆ (opzionale unità trifase)

Opzioni personalizzabili

dispositivo automatico di auto-caricamento, moduli aggiuntivi e metodi di raffreddamento su misura
